Kumpulan desain Anten Sederhana

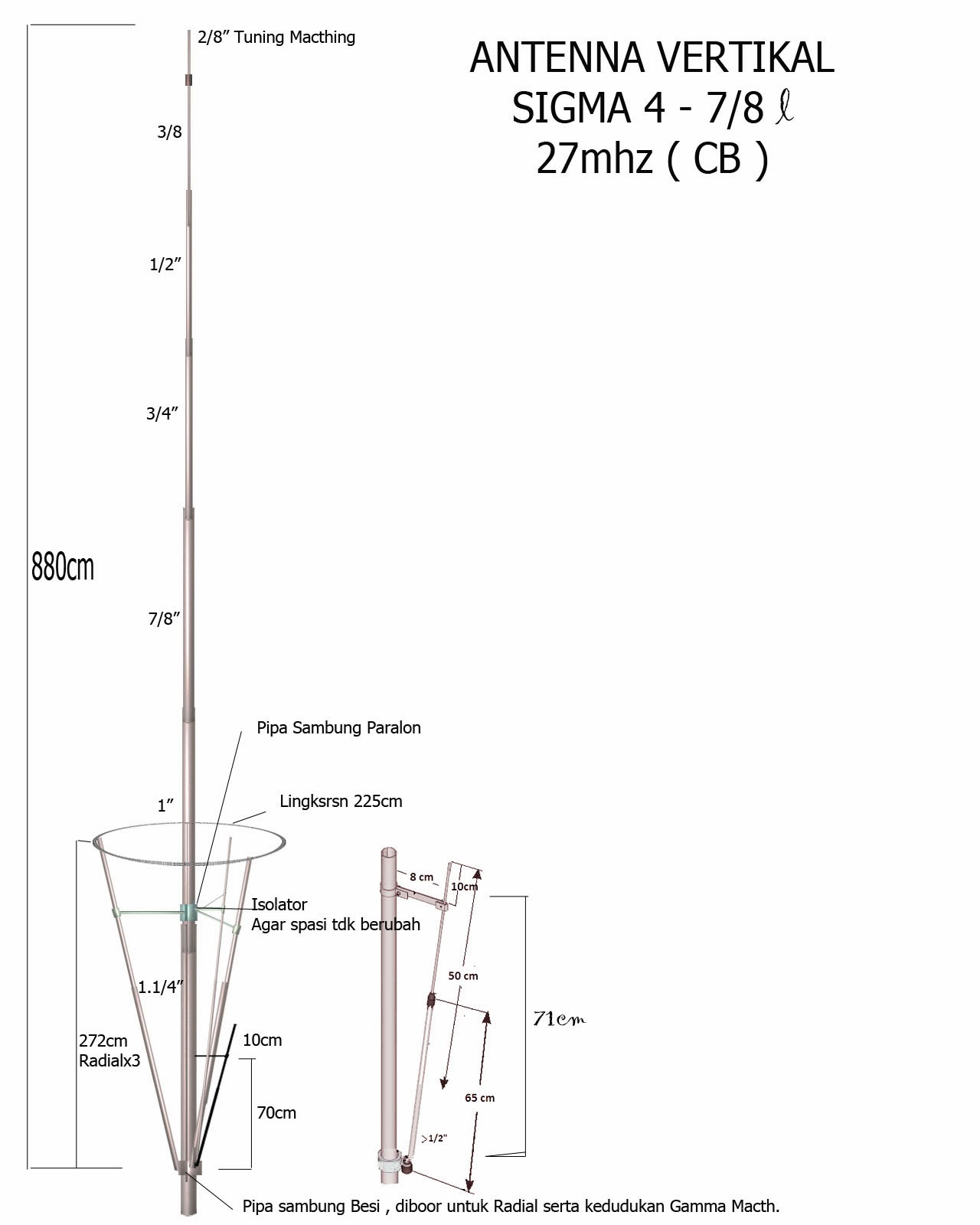

MEMBUAT ANTENA VERTIKAL SIGMA 4 - -7/8

Membuat antena SIGMA 4 tidak berbeda jauh dengan antena groundplane biasa, dan tidak ada keistimewaan yang khusus, selain membentuk polarisasi berbeda dari groundplane biasa yang menggunakan radial lurus horizontal. mudahnya bila punya antena CB ( 27mhz ) groundplane yang beradial 3,4 buah, tinggal tekuk keatas itupun sama saja, agar pembentukan polarisasinya merata maka diberi gelang ( Lingkaran ground).

Yang ingin membuat SIGMA 4 ini Formulanya.

Siapkan Pipa Alumunium tube 150cm mulai dari ukuran 1.1/4" - 2/8", untuk pegangan radial 3 atau 4 buah gunakan pipa sambung besi, isolator pegangan radial pakai pipa sambung paralon untuk jika antena kena angin tidak berubah spasi ruangnya ( agar SWR tidak berubah saat kena angin).

MEMBUAT ANTENNA GROUNDPLANE 1/2 LAMDA 27MHZ

Antenna GroundPlane 1/2 lamda itu yg sangat sederhana, dengan formula 150/Frek = 1/2 Lamda, lalu kita cari bentuk apa untuk macthing Feedpointnya untuk mendapatkan 50 Ohmnya supaya sama dengan impedansi yang dibutuhkan Radio. Gamma Macth, Capasitor Variable, Loading Coil, umumnya untuk antenna 1/2 lamda ini menggunakan loading coil yang di trap untuk mendapatkan 50 Ohm nya.

Untuk 27Mhz (CB antenna), dengan panjang antenna 5,5m dan  Base loading coilnya 9 lilit spasi 5cm pada putaran ke 4 konek inernya. akan didapat 50 Ohm dengan center Frekuensi 27.305mhz. Jika ingin memerlukan Radial 3 buah cukup dengan kepanjangan 132cm x3,

Untuk Whip, tinggi antena bisa menggunakan 5/8 =680cm atau 7/8= 890cm Lamda dengan menggeser sedikit pada trap coilnya.

Gambar.

ROTARI DIPOLE ATAU DIPOLE WIRE ANTENNA

Dengan Persiapkan Pipa atau Kabel yang cukup Besar (5mm)  dengan menggunakan

Rumus 75/Frek ( mhz ) x 95% ( 2 buah ).  dengan dipasang terbentang Horizontal, bersebelahan Outer dan Iner Coex, spasi 3cm, Kita sudah dapat impedansi 50 Ohm Baland, jadi optimalnya menggunakan Balun 1:1 - 50Ohm, agar selaras serta mengupayakan coex tidak menjadi Antena jika ada penyimpangan ukuran.

Gambar :

 ANTENA MOBIL 2 MTR

CONVERT  KE HF

• 1. Siapkan Antenna VHF 2 mtr. (5/8 lamda), yang sudah di seting di Frek kerja 2 Meter.
  3. Siapkan PVC 1" 11cm. + 2 dop 1".
  4. Kawat email 1,5mm .
  5. Pasang 2 Konektor pada dop PVC, atas untuk Female, bawah tuk Male.
  6. Lilit Kawat email Untuk : - 27Mhz. 9 Lilit. spasi 0,5cm.
  - 11 Mhz 28 Lilit. ( rapat ).
  - 7 mhz 58 Lilit. ( Rapat ).
  7. Biarkan untuk Output ( Female) hanya terpasang Iner nya saja. (+). untuk tersambung ke antena Larsen 2 meter.
  2. Siapkan Konektor SMA Jack Male & Female.

  Gambar :


Panjang Kabel Penyalur ( Coex ) 420cm + Braket ( Mount ), for HF ( standar ), Coil atau lilitan dalam keadaan terbuka dan tertutup ada perubahan.

MEMBUAT ANTENA 3 X 5/8 LAMDA u/ 2 Meter Band.

 Versi G 7.

1. Siapkan Pipa Alumunium 1.1/4", 1", 3/4", 1/2"

2. Siap PVC 3/4" 60cm, 1/2" 56cm

3. Kawat Email 1.5mm 1kg.

4. Lilit Kawat 1.5mm pd PVC 3/4" (60cm) sebanyak 80 putaran, tarik ujungnya.

5. Lilit kawat 1.5mm pd pvc 1/2" (56cm) sebanyak 80 putaran, tarik ujungnya.

Pasang sesuai gambar dibawah ini.

Gambar :

  MEMBUAT ANTENA 3 X 5/8 ALA DIAMOUNT F23 - 144mhz

Antenna Diamont F23H, menggunakan bahan kuningan yang dibungkus FiberGlass, karena sulit mencari pipa fiberglass, kit abuat langsung dengan Pipa Alumunium,

Lihat gambardibawah ini, hanya untuk panjang Whip nya penggunakan Pipa Alumunium, sebagai pengganti kawat kuningan, dan lilitan phasenya menggunakan kawat tembaga, detail gambar dibawah ini,

Penguatan Pancaran 7,8db.

*Pada Praktiknya, ada perubahan untuk ajust macth nya, jadi siapkan beberapa Capasitor  untuk membuat SWR sesuai keinginan kita, jika sudah mendapat VSWR 1,3:1 atau 1,2:1 boleh dianggap cukup. yg penting usahakan impendasinya mencapai mendekati 50 Ohm. ini yang disebut dasarnya macthing antenna.

RINGO RANGER VHF

ROTARI DAN YAGI 2EL - 40M

Untuk membuat yagi dan Rotari untuk 40m ( 7mc ), yang diperpendek dengan trap coil 80 lilitan rapat pada 1/2" pvc, agar tidak terlalu panjang yg semestinyatotal panjang 22m diperpendek menjadi 13,6M

Gambar .

• Jika menginginkan menjadi 80m coil trap dibuat menjadi 160Lilit dengan kawat sama.

MEMBUAT BALUN ( BALAN UNBALAN )

 Gunanya Balun sebagai penyeimbang atau sebagai transfomator Impedansi, misalnya Balun 1:1 50 Ohm, kenapa harus pakai balun? sedangkan antena Rotari atau Dipole sudah Macthing? Penjelasanya adalah antena Dipole sudah balan atau seimbang, sedangkan Coaxial tidak balan ( Unbalan) agar selaras diperlukanlah balun 1:1 yang sesuai keluaran ouput radio yaitu 50 ohm, lain lagi dengan Balun yang berfungsi sebagai transformator impedansi. contahnya balun 4:1 (200 : 50 ) ohm atau 9:1 ( 450:50) ohm, karena antena pada feed pointnya terdapat 200 ohm, agar sesuai dengan output radio yang membutuhkan 50 Ohm maka diperlukannya balun 4:1 ( 200:50), Pengarah banyak direktor ( 2 M yagi ) biasanya impedansinya 200 ohm, alternatif lain ya menggunakan Gamma Macthing, sama fungsinya.

Balun 9:1 untuk Wire antena, atau juga untuk membuat antena broadband
